在從事制圖或者是設計類的職業時，下載一個CAD軟件是非常有必要的。要如何使用CAD制圖軟件呢？其實不懂的用戶在CAD操作中，如果常用一些快捷鍵來代替鼠標操作從而提高繪圖效率，下面，小編給大家?guī)?lái)了cad快捷鍵命令的圖文。

在CAD軟件操作中，總會遇到一些復雜重復的線條，等分劃分、圓角、陣列等等，其實可以利用鍵盤快捷鍵發出命令，完成繪圖，修改，保存等操作。這些命令鍵就是CAD快捷鍵。那么cad命令有哪些？下面，小編給大家整理了cad快捷鍵命令。

cad有哪些快捷鍵

第一部分 常用命令快捷鍵

A: arc繪圓弧 B: block定義圖塊 C: circle畫圓 D: dimstyle標注樣式管理器 E: erase刪除 F: fillet倒圓角 G: group組、編組

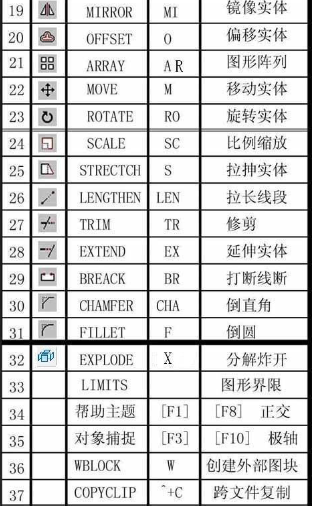

命令大全圖詳解-1

H: hatch填充 I: insert插入 J: join鏈接 L: line直線 M: move移動 R: redraw重畫 S: stretch拉伸 T: mtext多行文字 O: offset偏移

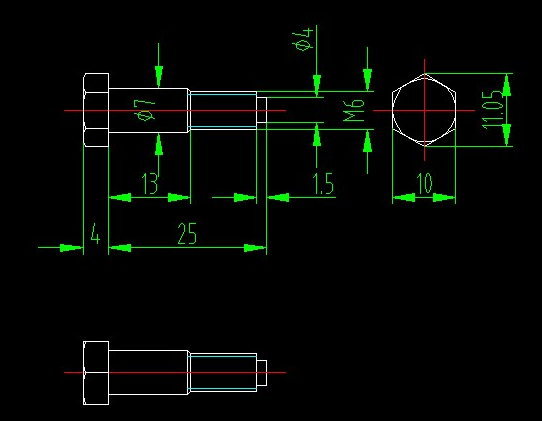

命令大全圖詳解-2

P: pan視圖平移 U:undo恢復上一次操做 V: view設置視圖 W:wblock定義塊并保存塊文件 X: explode炸開 Z: zoom視圖縮放 AA: area測量區域和周長 AL: align對齊 AR: array陣列 AP: appload加載應用程序 BR：break打斷 BO：boundary邊界

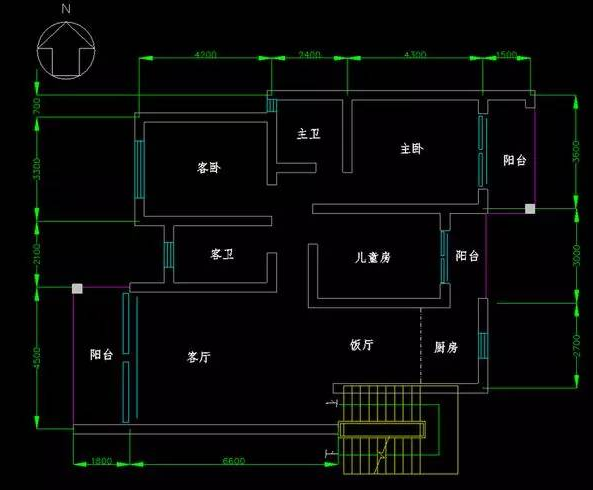

快捷鍵圖詳解-3

CO：copy復制 DT: text單行文字 DI: distance測量?jī)牲c(diǎn)間的距離 EX: extend延伸 LA：layer圖層管理器 MI：mirror鏡像 ML：mline多線 OP：options選項設置 PL：pline多段線 PE: pedit編輯多段線 RO: rotate旋轉

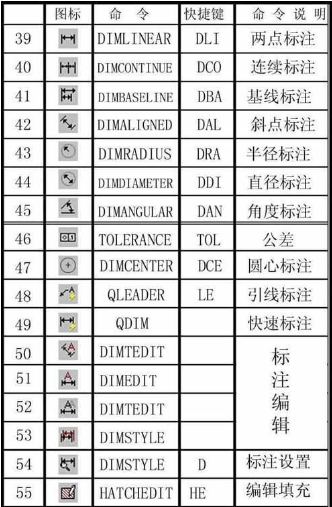

命令大全圖詳解-4

SE:settings打開捕捉和柵格設置對話框 ST: style打開字體樣式對話框 SP: spell拼寫檢查 SC: scale縮放比例 SN: snap柵格捕捉模式設置

第二部分 常用功能快捷鍵

F1: 獲取幫助 F2: 實現作圖窗和文本窗口的切換 F3: 控制是否實現對象自動捕捉 F4: 數字化儀控制 F5: 等軸測平面切換 F6: 控制狀態行上坐標的顯示方式 F7: 柵格顯示模式控制 F8: 正交模式控制 F9: 柵格捕捉模式控 F10: 極軸模式控制 F11: 對象追 蹤式控制

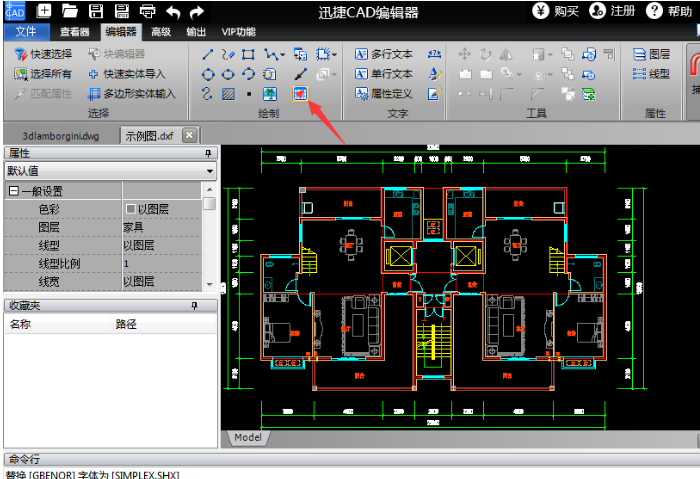

快捷鍵命令圖詳解-5

Ctrl+0:圖形窗口最大化 Ctrl+1: 打開特性對話框 Ctrl+2: 打開設計中心 Ctrl+3:打印工具選項板 Ctrl+4:打開圖紙集管理器 Ctrl+5:打開信息選項板 Ctrl+6:打開數據庫連接管理器 Ctrl+7:打開標記集管理器 Ctrl+8: 打開計算器 Ctrl+9: 打開關閉命令行

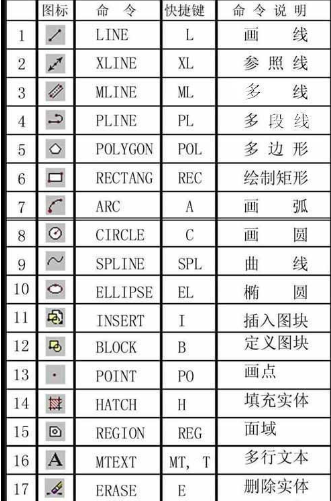

命令大全圖詳解-6

Ctrl+A:全選 Ctrl+B: 柵格捕捉模式控制(F9) Ctrl+C:復制到剪貼板 Ctrl+D:打開關閉動態UCS（浩辰及其他CAD暫不支持） Ctrl+F:控制是否實現對象自動捕捉(f3) Ctrl+G: 柵格顯示模式控制(F7) Ctrl+H:切換PICKSTYLE變量，確定是否使用編組 Ctrl+K: 超鏈接 Ctrl+L: 正交開關 Ctrl+N: 新建圖形文件 Ctrl+O：打開文件

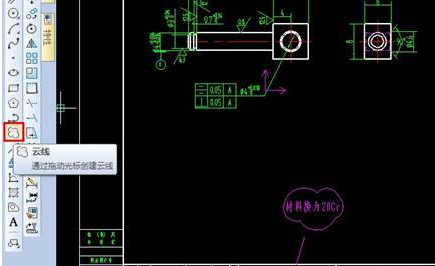

快捷鍵命令圖詳解-7

Ctrl+P: 打開打印對話框 Ctrl+Q: 退出CAD Ctrl+S: 保存文件 Ctrl+U: 極軸模式控制(F10) Ctrl+V: 粘貼剪貼板上的內容 Ctrl+W: 對象追蹤式控制(F11) Ctrl+X: 剪切所選擇的內容 Ctrl+Y: 重做 Ctrl+Z: 取消前一步的操作

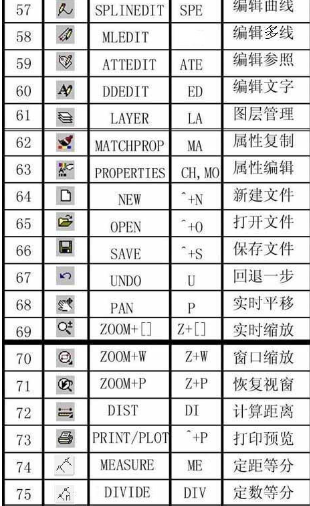

快捷鍵圖詳解-8

以上就是整理關于cad的快捷鍵命令。
