U 盤看似體積非常小，但是卻能裝下很多資料，而 U 盤的結構大家都了解嗎？U 盤看似簡單，但有時候使用不當就會造成損壞，今天我們來一起看看 U 盤維修過程中我們要注意哪些事項，以下是詳細的內容。

1、U 盤電路結構。U 盤由 USB 插頭、主控芯片、穩壓IC(LDO)、晶振又分為圓柱、貼片形、(FLASH) 既閃存分為48腳SOT和BGA引腳、CB板還有帖片電阻、電容、發光二極管(LED)等組成。

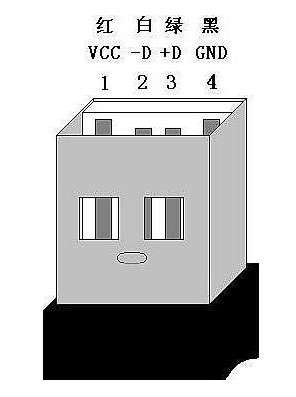

2、USB插頭：容易出現和電路板虛焊，造成U盤無法被電腦 如果是電源腳虛焊，會使U盤插上電腦無任何反映。有時將U盤搖動一下電腦上又可以識別，就可以判斷USB插口接觸不良。只要將其補焊即可解決問題。

3、穩壓IC：又稱LDO，其輸入端5V，輸出3V，有些劣質U盤的穩壓IC很小，容易過熱而燒毀。還有USB電源接反也會造成穩壓IC燒毀。維修時可以用萬用表測量其輸入電壓和輸出電壓。如無3V輸出，可能就是穩壓IC壞了。但有一種情況，輸出電壓偏低，且主控發燙，這時就是主控?zé)恕?/p>

4、還有些U盤會在USB+5V和穩壓IC之間串一個0歐姆的保護電阻，此時穩壓IC沒有5V輸入電壓就是它壞了?，F(xiàn)在許多主控都將LDO集成到主控內部了，所以我們會看到許多U盤都沒有外置LDO了，它們都是USB+5V電壓直接輸入。這種情況就要換主控了。

5、晶振：早期的U盤大多都是用6M的晶振，現在的U盤則普遍采用12M晶振。USB3.0的使用24M比較多 晶振不耐摔，所以它是U盤上的易損件，最好的維修方法就是用相同頻率的晶振直接代換。還有很多主控里面集成晶振，外面沒有單獨的晶振了，這種的只能更換主控

6、主控芯片：相當于電腦的CPU ，我的理解相當于電腦的BIOS，因?yàn)樗锩嬉惨谐绦虻闹骺刂菩酒?fù)責閃存與USB連接，是U盤的核心，我們一般所說的U盤方案就是指主控芯片的型號。量產工具也是與它對應的。有些主控芯片還要輸入3V的電壓給FLASH供電，保證閃存的正常工作。

7、FLASH焊盤：它的作用是固定閃存，使閃存與主控連接。受外力擠壓后容易使閃存與焊盤接觸不良，這時會造成電腦上的U盤打不開，無法存儲文件等。只要將閃存的引腳補焊一下就可以修復，也即我們常說的拖焊。

以上就是關于非常詳細的u盤無法識別維修教程圖解教程，希望以上提供的方法可以幫助到你。
